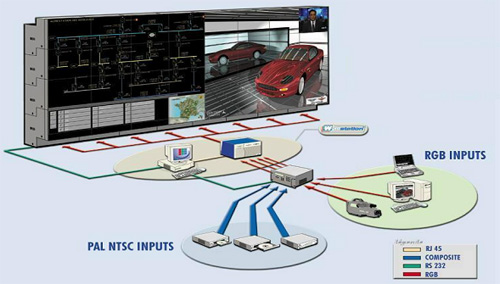

系統特點:
- 多種信號(計算機信號、監控視頻信號、網絡信號)同時顯示。
- 同時可開多路窗口(計算機信號窗口和視頻信號窗口)。
- 信號處理設備上的系統備份能力， 通過投影單元特有的直通顯示功能配合矩陣切換設備，達到系統級的備份。在多屏拼接控制器出現故障時，仍然能夠矩陣切換器把信號顯示到大屏幕上。
- 用戶可靈活開啟窗口，定義尺寸，畫面能夠自由縮放、移動、漫游，不受物理拼縫的限制，采用軟件控制窗口的各項參數，屏與屏間的拼縫不影響漢字和圖像的正確顯示。
- 整個投影系統具有高分辨率、高亮度、高對比度，色彩還原真實，圖像失真小，亮度均勻，顯示清晰，整屏圖像均勻性好的特點。

- 系統控制軟件功能強大，操作界面簡單實用。

設備清單:
大屏顯示設備：大屏幕拼接電視墻、工業投影機
- 信號處理設備：圖像控制器、變頻設備、信號轉換器
- 信號傳輸設備：視頻矩陣、計算機矩陣、光端機、編解碼器
- 系統控制設備：系統控制軟件、矩陣、中控

銀行監控方案

一、系統需求

　　隨著經濟的進步和銀行業競爭的加劇，銀行服務網點（營業部、ATM機、自助服務點）正以前所未有的速度和數量覆蓋著城市的每一個角落。這一進程給客戶帶來更多便利，而給銀行保衛部門帶來的卻是一個非常棘手的安全問題。同時由于社會上一些不良份子經常惡意毀壞柜員機現象十分普遍，甚至街頭的流浪者也進入自助銀行“借宿”或是在炎熱的夏日進入里面避暑，給銀行的保衛工作添加不少麻煩。傳統模擬系統在實際應用中可以滿足本地監控的需求，但無法達到遠程連網。并且出入銀行的人員相對復雜所以這就要求銀行能夠全方位的對銀行進行監控所以本著無死角的設計思想特別注重以下幾個方位：

　　1、營業大廳內安裝攝像機來監控出入大廳的人員和柜臺前的儲蓄人員

　　2、在工作人員的柜臺上方安裝高清晰攝像機來監看工作人員的工作情況和工作人員的收銀情況

　　3、在銀行的金庫里安裝高清晰攝像機來監視出入人員的情況，和操作保險箱的人員面孔。

　　4、在所屬的ATM取款機附近安裝攝像機來監視取款情況和進出的人員

　　5、在操作人員的工作區域內安裝緊急呼救按鈕，防止以外事件發生時可及時的報警并啟動錄像裝置

　　6、因模擬的矩陣主機都不能夠進行網絡傳輸圖像，此功能的缺陷往往給銀行領導帶來不便，一旦發生突發事件領導往往不能掌握第一手材料。

　　7、一旦有突發事件發生總行不能及時了解現場的情況

二、系統達到的功能

　　本著上述甲方的需求和考慮到模擬系統網絡的局限性，開發了針對銀行的千眼巨人數字硬盤錄像機監控管理系統。該產品是基于多媒體技術研究出來的一種全新監控平臺，以計算機為核心，采用高新技術，結合監控系統的實際要求及多年來不斷完善的安防理論和經驗，建立一套軟硬件相結合的、嶄新、完整的監控體系，優化內部結構，減少不必要的環節，提高整體性能和反映速度，滿足技術不斷發展的需求，屬于一套真正的監控管理平臺。千眼巨人數字硬盤錄像機集中體現在多媒體監控系統的視/音頻數字化、系統的網絡化、應用的多媒體化、管理的智能化。

　　千眼巨人數字硬盤錄像機及監控的監控、畫面分割、錄像、回放、前端云臺的控、音頻的錄像和報警聯動、電子地圖等多項功能和多媒體的網絡、密碼訪問等多功能于一身。

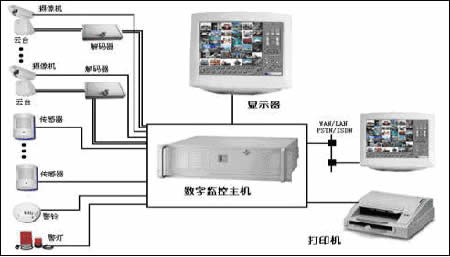

三、系統示意圖



四、系統功能

　　前端攝像機采集的圖像由專用電纜傳送到終端由顯示器顯示出來。值班人員通過千眼巨人數字硬盤錄像機可對前端進行本地監視和控制，同時銀行領導、部門經理等授權用戶可以通過安裝在本人計算機上的專用客戶端視頻接受軟件可以實現遠程實時接受到和監控中心監控(保衛中心)同步的圖像，并能實現遠程的圖像控制，例如：調整某自助銀行的攝像機方位、調節鏡頭縮放。甚至可以不用前往保衛中心，就能夠調取和檢索歷史存儲視頻圖像、報警記錄等。而這一切功能全部基于IP網絡功能實現，包括高質量的音頻傳送、內部保密 IP語音通信，報警信息的接受及處理，突發事件的圖像記錄，超長時間的語音和視頻存儲功能(如提供壹個月的視頻存儲能力)等。并且可根據實際需求來進行根據時間檢索來達到回放圖像，快速的查找資料。千眼巨人數字硬盤錄像機將本地控制中心外端設備集成化、模塊化，采用專用的插接件和軟件來實現傳統監控的功能；同時加強信息資源管理，遵循國際網絡傳輸協議，視頻壓縮標準（H.264），對系統遠程訪問、各種操作等進行平臺化管理。通過各級權限詢問，解決網絡上的應用問題。功能具體體現在如下幾個方面。

　　A) 分屏+疊字：將畫面任意切換分割組合監視，單屏可分成16路畫面（根據接入攝像機點數），單路可放大至滿屏觀察；視屏疊加字符采用鍵盤控制，時間自動生成，用以標識各視頻源的來源、時間、地點。

　　B) 視頻定時切換：可以根據要求設定定時畫面切換，可任意設定每路攝像機與報警裝置的活動時間，以便設防與撤防時間的自動處理。

　　C) 圖像抓拍/存儲/處理/輸出：可以預先設置可疑圖像，便于對可疑視頻圖像進行比較、報警，提前預防犯罪情況的發生或抓拍處理，獲得滿意的照片輸出、存檔管理。

　　D) 云臺/鏡頭控制：通過點擊主界面按鈕來控制云臺，各方位轉動。若采用電動三可變鏡頭，可以控制光圈、焦距，調節圖像的清晰度。系統適合遠程與近程遙控（Internet與LAN）。

　　E) 同步音頻切換：視音頻同步處理，可監聽對講裝置。便于控制雙方的談話，同步存儲，方便取證。

　　F) 密碼/權限/人員分級管理：系統具有管理員及操作員多級級控功能，具有不同的密碼權限，實行安全管理，便于責任分清。

　　G) 記錄/查詢/打印操作記錄、報警記錄：具有多種數據庫管理，可提供各種報表，供管理部門調閱、核查。

　　H) 視頻報警：單畫面可設有多個報警區。如有移動物體或畫面變化自動報警�？衫靡曨l報警技術，作為物理探測器的輔助報警手段。若設備采用紅外攝像機，非常適合夜間無人值守時區域設防。

　　I) 多媒體電子地圖：虛擬監控現場，圖標表示視頻源、報警設防點及動作位置，通過點擊虛擬畫面，進行方便、靈活的直觀化操作。

　　J) 高速硬盤錄像備份：根據用戶需求可增加高速硬盤錄像系統，但硬件投資較大。系統可實時存儲多路現場圖像，回放效果清晰，同VCD效果，按日期與地點檢索。根據需求可以設置為錄像抓拍時間段，動態圖象抓拍。

　　K) 系統的聯動性：系統具有連接多級報警設備的能力，如門禁系統、雙鑒探測器、玻璃破碎器、緊急按鈕、煙感探測器等報警輔助設備。可以根據報警檢測信號聯動相應設備，處理事件。 實現了與其他系統的相輔相成。

　　系統維護：系統具有自檢、巡檢功能，并能實時記錄系統各部分運行狀態，對短路、斷路等系統突發故障報警，并做分類記錄。
